2400mm デュプレックスボード紙コーティングマシン,コーティング紙マシン中国で製造

中国デュプレックスボード紙コーティングマシン 2400mm デュプレックスボード紙コーティングマシン

2400mm Duplex Board Paper Coating Machine

起源の場所:

中国

ブランド名:

FENGMING

証明:

モデル番号:

FM-TP1020-1320

送信

引金を求めてください

2400mm デュプレックスボード紙コーティングマシン,コーティング紙マシン中国で製造

製品詳細

モデルNO:

FM-TP

モデル:

FM-TP1320

Web 幅最大:

1420mm

最大コーティング幅:

1420mm

マックス解き回し回し直径:

1524mm

最高。コーティングの速度:

250m/min

乾燥方法:

熱気と赤外線乾燥

空気ナイフの長さ:

1350mm

コーティング材料:

アート紙,紙,クラフト紙

材料の厚さ:

30-250

輸送パッケージ:

フィルムパッケージ付きの木製パレット

仕様:

1350mm

商標:

フェンミン

原産地:

チェジアン,中国

HSコード:

8420100090

供給の能力:

3セット/月

タイプ:

エア・ドクター・コーター

駆動型:

パネム

オートマティックグレード:

オートマティック

包装材料:

紙

パッケージの種類:

カートン

適用する:

食糧パッケージ

カスタマイズ:

利用可能カスタマイズされた要求

支払いと送料の条件

最小注文数量

パッケージの詳細

木製パレット

受渡し時間

30 営業日

支払条件

T/T,L/C

供給の能力

15セット

デュプレックスボード紙アルコール不使用紙塗装機

お問い合わせ

2400mm デュプレックスボード紙コーティングマシン,コーティング紙マシン中国で製造

お問い合わせ

FM-TP1450 カップ紙パकेज紙のためのプラスチックフリーコーティングマシン

お問い合わせ

FM-TP1450 天然ガス塗装紙のためのプラスチックフリーコーティングマシン

お問い合わせ

送信

86-577-63796999

今接触

製品説明

FM-TP1350 ホットエア無プラスチックコーティング自動包装紙の生産のための機械

塗装機械の配置説明
FM-TP1320は,温州フェンミン機械株式会社によって開発された特別な技術を持つコーティングマシンです.緑の環境保護の傾向に対応し,紙製品の生産をPE/PLAラミネートこの機械はプラスチックコーティングのない薄紙用に設計されていますこの機械の下部はPLCを論理制御に採用していますそして上部は,人間と機械の交換のためのタッチスクリーンを採用. 機械全体の電力は周波数変換とモーションコントローラによって駆動されます. コーティング速度は,人間と機械の交換インターフェースを通じてステップレスに調整されます.乾燥システムは温度制御と速度曲線の二重制御を採用p により簡潔で安全で人間的な操作と保守の体験を提供します

メインE について電気C について図面:

制御装置:ヤスカワ,日本

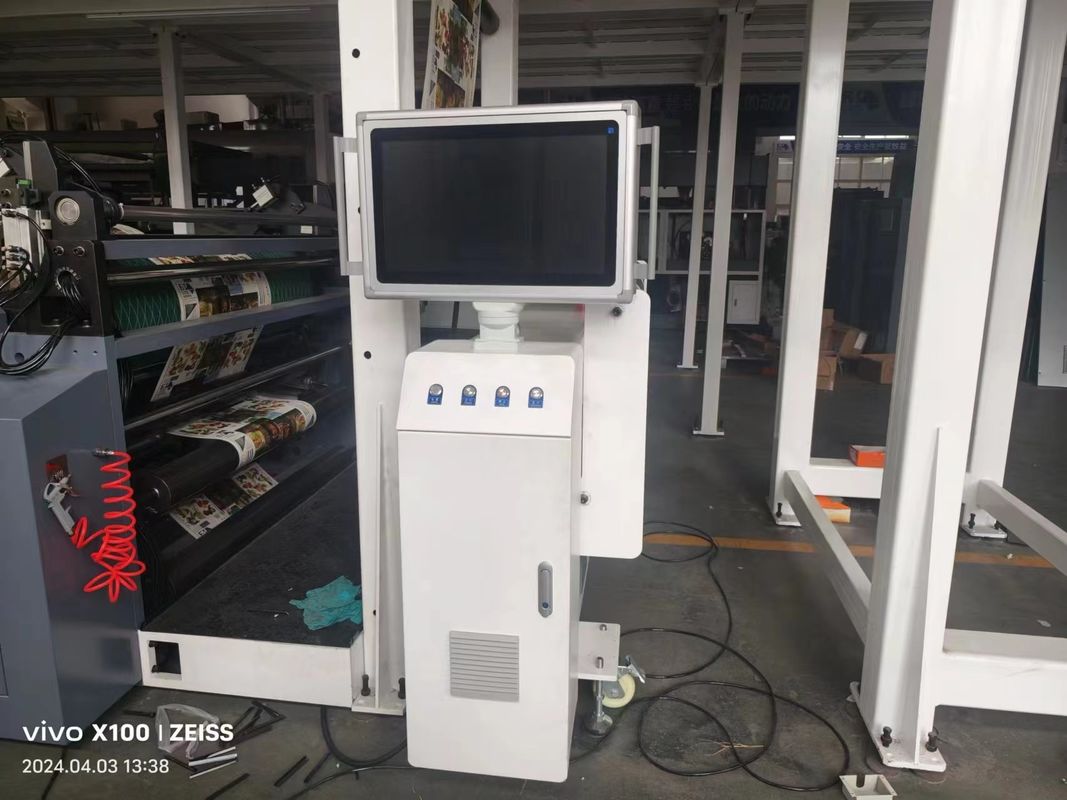

人間と機械の交流ウィーンビュー
巻き戻し・解き放たれる力:ダンマ
コーティングと乾燥オーブンの電力:ヤスカワ,日本
フィードバックシステム:コヨ日本
温度制御システムオムロン, 日本
低電圧電器: イートン
パワーの調整: ハンメイ

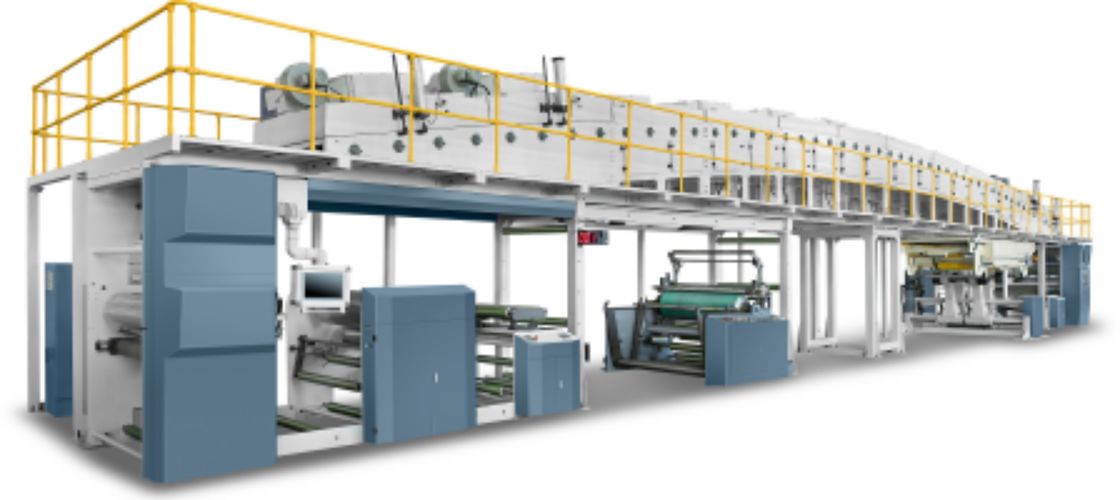

機械全体の配置:

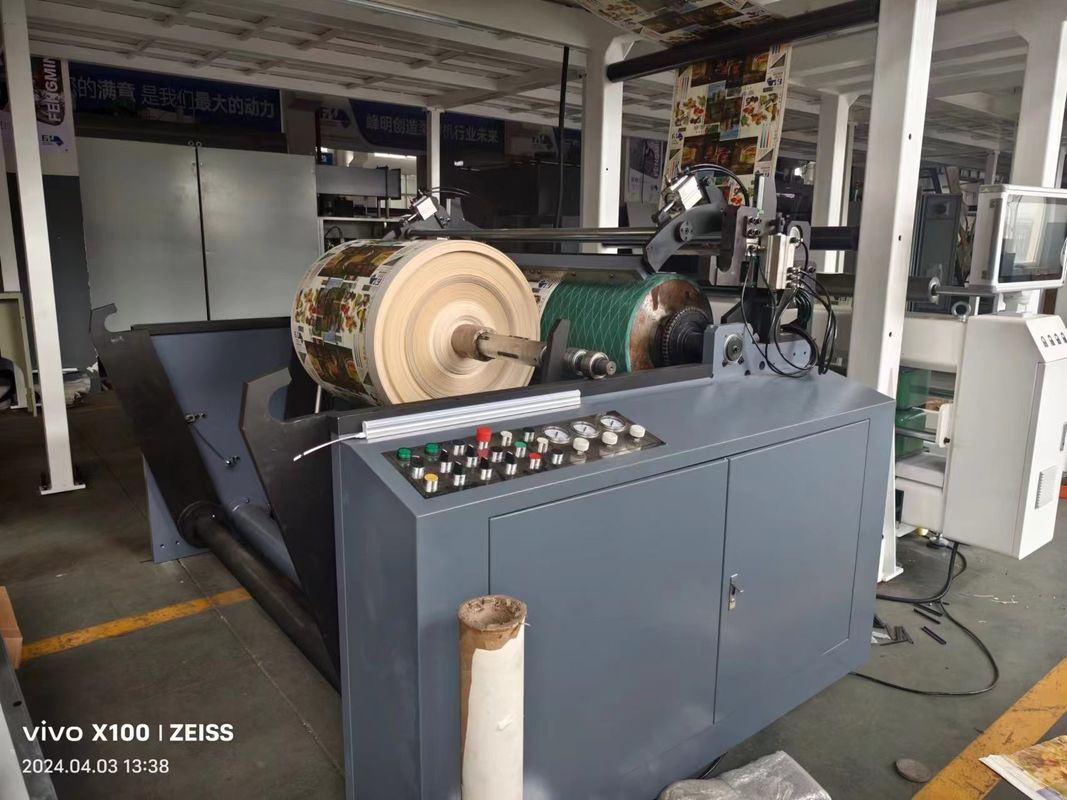

解巻システム:回転式自動補給と解巻システムを採用し,解巻はアシンクロンサーボ駆動を採用し,A軸とB軸は回転モーターを通して再充電する.自動カットメカニズムで高速な非停止回合紙を実現する.
圧力は周波数変換機を採用し,アクティブ放電のためのアシンクロンサーボを制御する.周波数コンバーターベクトルによって制御され,マシン全体に恒定の緊張に達させる.
このプロセスは,オリジナルの紙の偏差を修正するためにEPC修正装置を採用します.

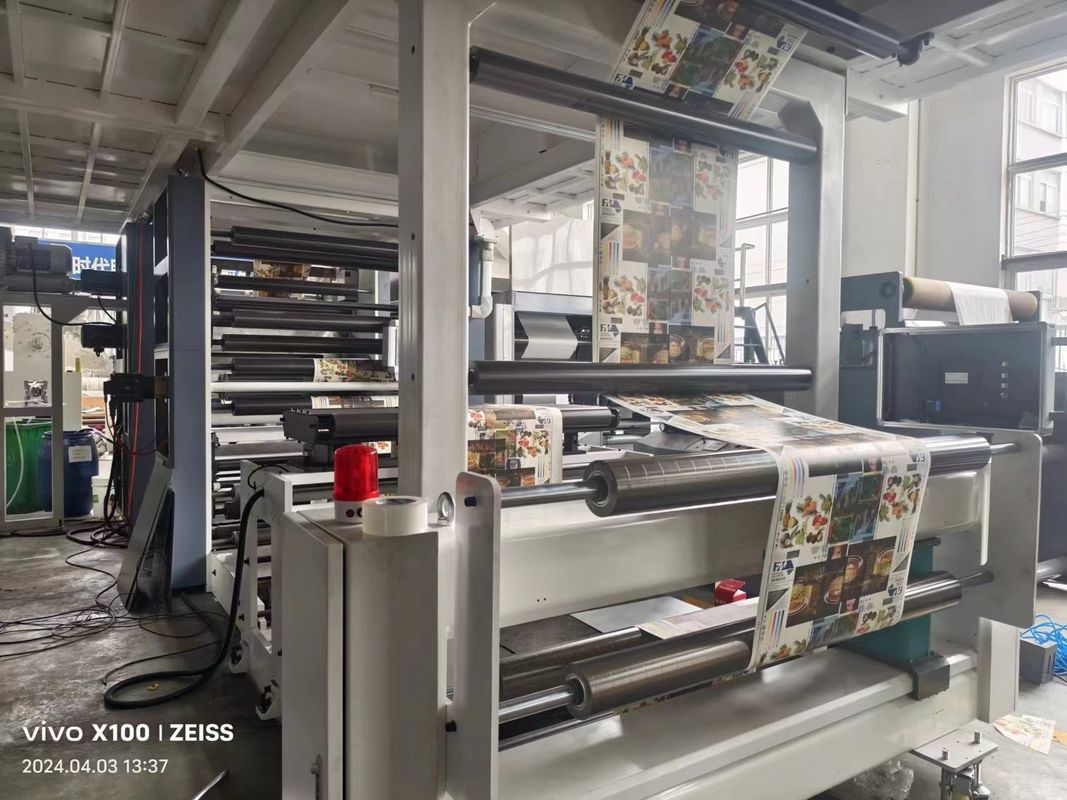

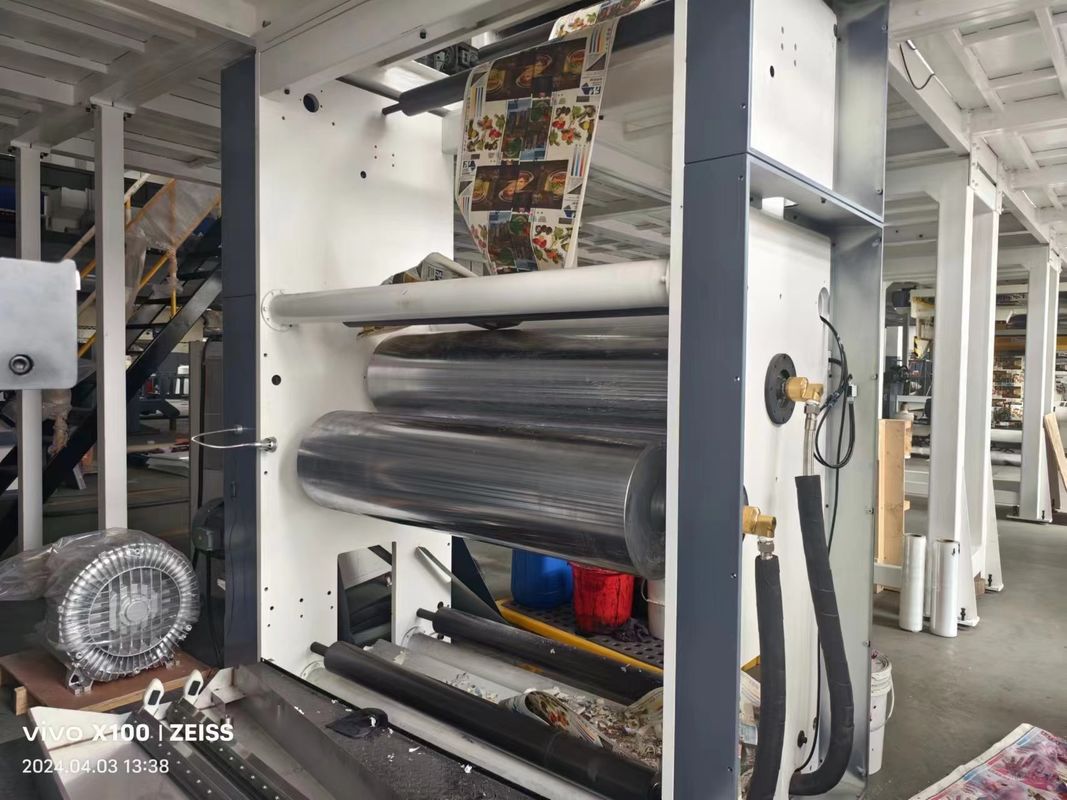

コーティング装置

コーティングを制御するためにYaskawaサーボを採用アニロックス定量化コーティング用のローラー
粘着料の供給部分は,空気性弁ポンプで制御される.

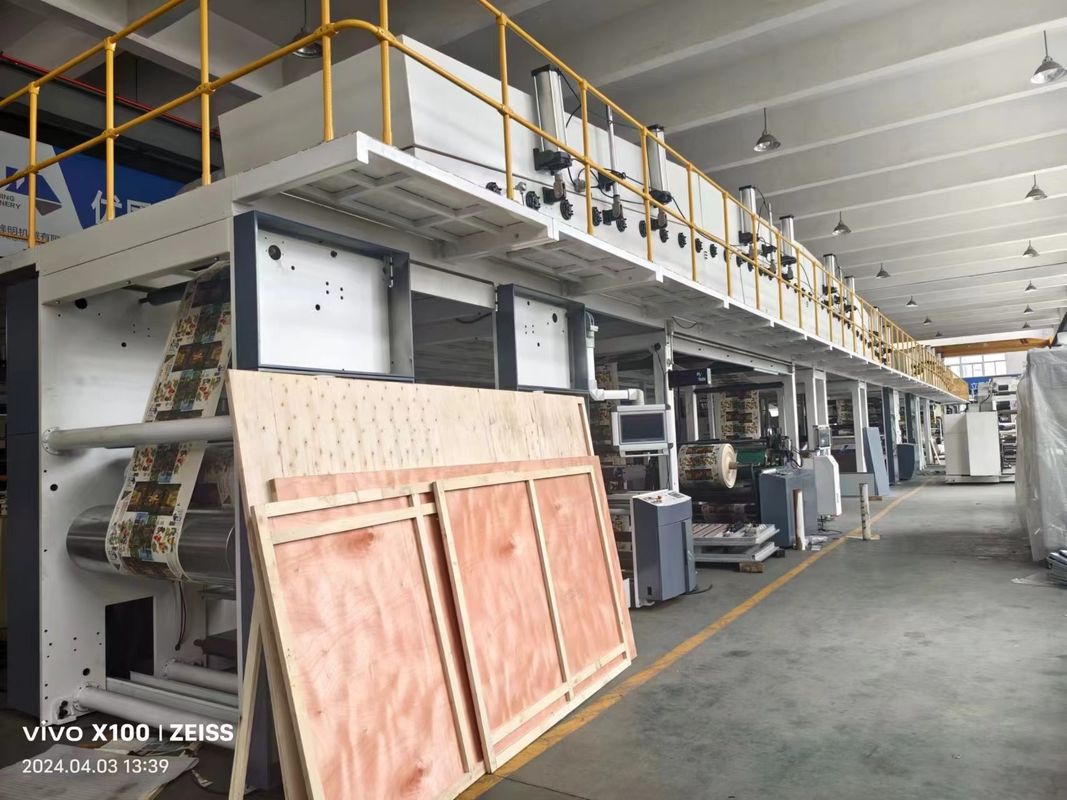

乾燥部分

フェンミン特殊曲線型薄紙コーティングオーブン
オーブンは,紙をスレッドする自動シフトメカニズムを装備しており,紙をスレッドするのは便利で迅速で,作業者とオーブンの間の高温接触を避けます.
オーブンのユニークな構造が薄い紙塗装の後,深刻なカールリングとしわを効果的に解決できることを注意すべきです.
オーブンのパスロールにはベアリングが装備されています.しかし,擦り傷を減らすために,独立したオーバーロール電源システムが特別に装備されています.ロールの摩擦傾向を減らす.
オーブンは全て排気ガス排出装置を備えています
オーブンの出口には,材料の表面を冷却する空気冷却システムがあります.

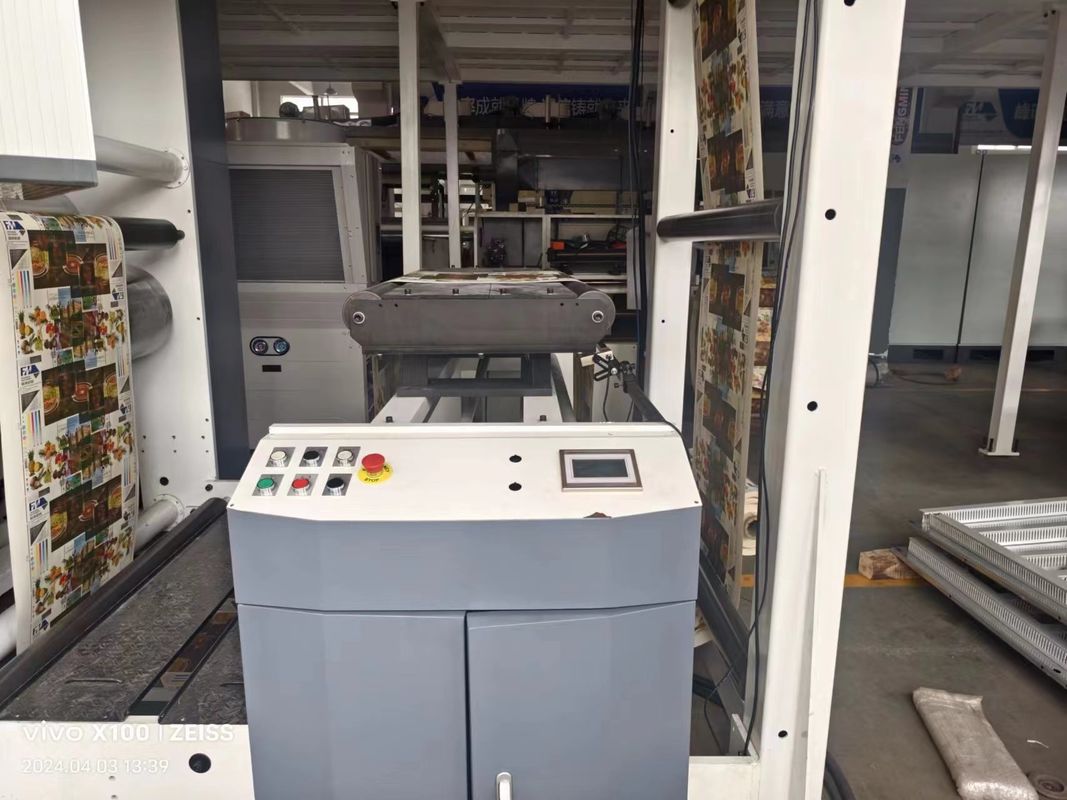

C について接着と牽引

この部品は小さな牽引力で装備され,速度偏差補償のために緊張スイングアームが使用されます. (生産材料に応じて,牽引ロールを分離するだけです)
このグループには,受信前にEPC訂正システムが装備されており,偏り紙の長い経路が走った後,紙の表面が平らになるようにします.

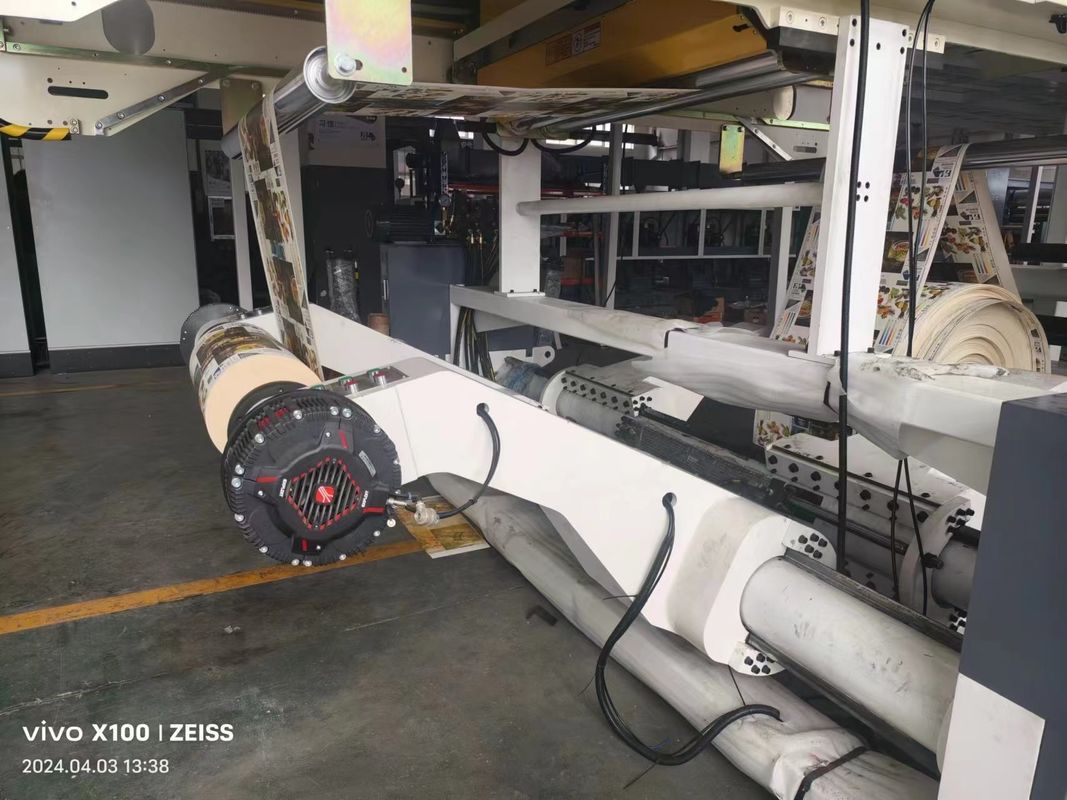

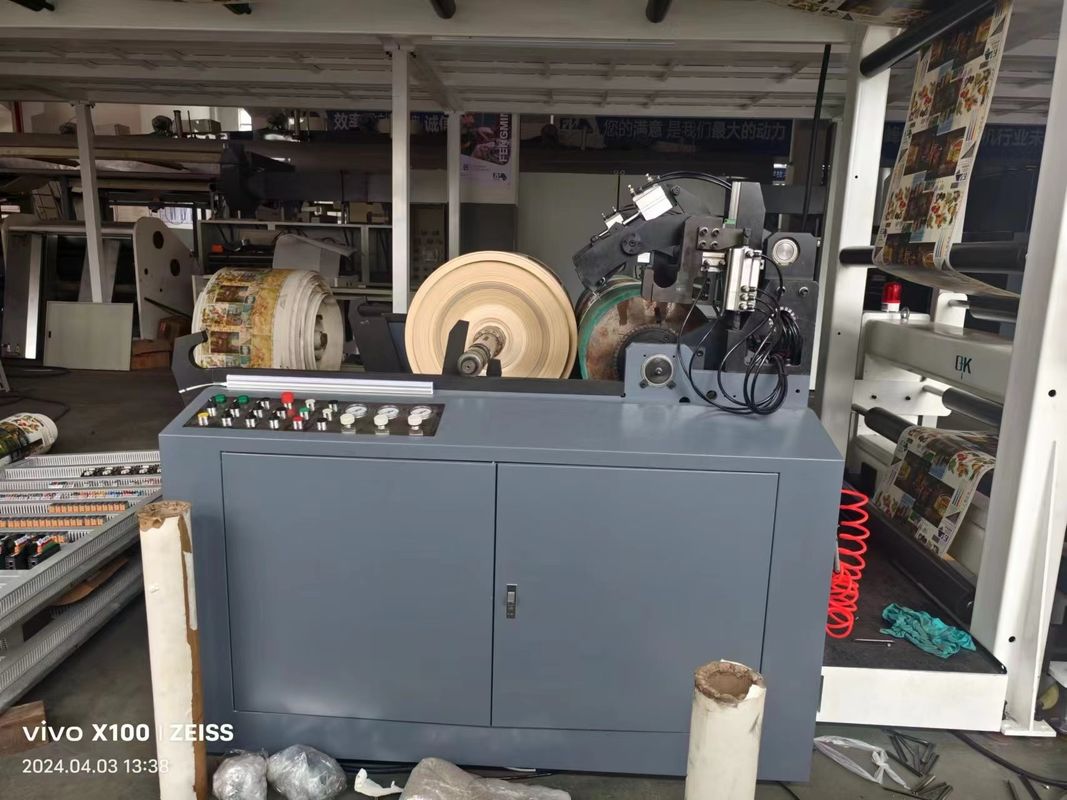

D について 巻き戻し部分

A軸とB軸の自動ロール交換装置を使用する.

1巻き替えは,AとBのロールの非同期サーボ制御を採用し,AとBのロールは,切断機を介してマシンを停止することなく高速で変更することができます.
2巻き込みは自動訂正システムで装備され,紙のスムーズな巻き込みを確保するために自動的に訂正されます.
3巻き戻し機は,大きな小のロールのランダム制御を実現するための切断メカニズムで装備されています.

E について水冷却システム(このシステムは,顧客にとって要求事項)

このシステムは,空気冷却後および巻き込み前,効率的な冷却装置を提供することができます..
"S"型に配置された2つの強制冷却水ロールがあり,水ロールの電力は別々の駆動モーターから供給されます.
冷却のためのエネルギー源は,圧縮機付きの独立冷却交換ユニットです.冷却水の温度を独立制御します.

パワー構成 (299KW)

A. 電源システム (174.56KW)

ポイント	pc	パワー	総電源
解き放たれるアシンクロンサーボモーター	2	30KW	60KW
巻き戻しアシンクロンサーボモーター	2	30KW	60KW
コーティングサーボモーター	1	4.4KW	4.4KW
トラクションサーボモーター	2	4.4KW	8.8KW
ローティングモーター	2	4KW	8KW
切断モーター	1	1.1KW	1.1KW
紙をモーターを通して	1	0.75KW	0.75KW
吹風機	7	2.2KW	15.4KW
水補給モーター	1	0.75KW	0.75KW
冷却器のロールモーター	1	3.7KW	3.7KW
水冷却機	1	11KW	11KW
水ポンプ	2	0.33KW	0.66KW

B.暖房システム:(120KW)

ポイント	pc	パワー	総電源
空気吹風機(1)2,3,45 について	5	24KW	120KW

IR(選択可能)	7	18KW	126KW

C. その他 1KW

覚えておいてください:
電力統計は設計と設置電力です. 電力システムの作業力は基本的には設置電力の約半分です. 加熱力は実際の作業の設定値です. しかし,設定パラメータと作業速度の違いによる, 実際の電力を消費するのは使用によって決まる.
この配置表と説明は参照のみである.会社の製品がアップグレードまたは変更された場合,実際の製品構成が優先される.
